5 beste kostenlose CAD-Software für Blechkonstruktion
Ich habe die fünf kostenlosen CAD-Programme geprüft, die 2D- und 3D-Blechkonstruktion wirklich können. Sie erfahren, wo FreeCAD, Onshape und Fusion stark sind und wo die kostenlosen Editionen enden. So starten Sie noch heute, ohne Lizenzkosten.
Auch verfügbar auf Englisch und Niederländisch.
Haben Sie schon einmal nach einer kostenlosen CAD-Software gesucht, um Teile zu konstruieren, insbesondere für Blech?
Wenn ja, wissen Sie, dass das schwierig ist, weil es viele Softwaretools gibt, die wie die coolste und einfachste Lösung aussehen mögen, aber nachdem Sie Ihr Design fertiggestellt haben, stellen Sie fest, dass es für das Ziel einfach nicht wirklich geeignet ist. (looking at you, Blender!).
Eine CAD-Lösung speziell für die Konstruktion von Blechprodukten zu finden, ist etwas schwierig, da Sie entweder ein einfaches 2D-CAD-System benötigen oder idealerweise: einen parametrischen oder direkten 3D-Modellierer, mit dem Sie Flansche entwerfen und mit Biegungsabzügen arbeiten können: Kurz gesagt, ein CAD-System mit einem speziellen Blechmodul.
Wenn Sie beabsichtigen, Ihre CAD-Software nur für einige grundlegende Teilkonstruktionen oder zum Erlernen der Fähigkeiten zu verwenden, haben Sie Glück -- Sie können dies kostenlos tun! Es gibt einige starke Optionen wie FreeCAD, Onshape und Autodesk Fusion.
Wenn Sie jedoch Bleche für professionelle Anwendungen entwerfen möchten, stoßen Sie in den kostenlosen Editionen wahrscheinlich auf einige Einschränkungen. Schauen wir uns an, wie Sie noch heute damit anfangen können.
Dieser Artikel stellt Ihnen fünf kostenlose CAD-Softwareprogramme vor, die einfach zu bedienen sind, hervorragende Leistungen erbringen und sich für die 2D- oder 3D-Blechkonstruktion eignen.
| Software | Lizenztyp | Blechmodul(e) | Betriebssystem | 3D |
|---|---|---|---|---|
| FreeCAD | Open Source | ✅ Ja, Workbench | Windows, Linux, macOS | ✅ Ja |
| OnShape | Kostenlos für persönlichen Gebrauch | ✅ Ja, Spezifisch | Cloudbasiert | ✅ Ja |
| Autodesk Fusion | Kostenlos für persönlichen Gebrauch | ✅ Ja | Windows, macOS | ✅ Ja |
| LibreCAD | Open Source | ❌ Nein (2D) | Windows, Linux, macOS | ❌ Nein |
| QCAD | Open Source | ❌ Nein (2D) | Windows, Linux, macOS | ❌ Nein |
⚠️ Haftungsausschluss: Dieser Leitfaden basiert auf meiner persönlichen Projekterfahrung und Recherche. Softwarefunktionen, Preise und Verfügbarkeit können sich ändern. Führen Sie immer Ihre eigene Recherche durch und testen Sie die Software selbst, bevor Sie sich entscheiden.
Professionelle CAD-Beratung gesucht? Nehmen Sie Kontakt auf für ein unverbindliches Gespräch über Ihre Situation.
Was ist CAD-Software?
Computer-Aided Design (CAD)-Software ist ein interaktives digitales Designtool, mit dem Modelle für die Konstruktion erstellt werden. Es ermöglicht das Zeichnen von 2D/3D-Modellen, die für die Konstruktionsdokumentation sowie für die CNC-Fertigung verwendet werden.
Es hilft Benutzern, Entwürfe in 2D oder 3D zu erstellen, damit sie die Konstruktion visualisieren können.
CAD hat das manuelle Zeichnen häufig ersetzt, was zu einer erheblichen Produktivitätssteigerung geführt hat, da viele manuelle Tätigkeiten entfallen und der Entwurfsprozess gestrafft wird. Außerdem hilft es Ingenieuren, ihre Konstruktionen genauer zu gestalten und für spätere Verbesserungen einfacher zu ändern.
Die Verwendung von CAD-Software hat in den letzten zwei Jahrzehnten exponentiell zugenommen, da sie viele Aspekte des Designs abdeckt, darunter Architekturdesign, Maschinenbau, Produktdesign und mehr.
Hersteller nutzen heute moderne PLM- und PDM-Systeme und speichern ihre Konstruktionen im Netzwerk oder in der Cloud. CAD-Dateien werden in der Regel auch direkt an CAM-Systeme übermittelt, um NC-Codes zu erstellen, etwa für das Laserschneiden oder das Gesenkbiegen von Blech.
Was sind die Anforderungen an die Blechkonstruktion?
Es ist schwer, die beste kostenlose CAD-Software für die Metallbearbeitung im Jahr 2026 zu finden.
Als Berater war ich auf der Suche nach der besten CAD-Software, die den Anforderungen meiner Klienten gerecht wird. Aber ich weiß, dass nicht jeder nach dem Rolls-Royce der Blechkonstruktionslösungen sucht. Manchmal möchte man einfach etwas Einfaches, das idealerweise kostenlos ist.
Wenn Sie zum Beispiel einfache gefaltete Blechteile entwerfen, brauchen Sie nur einige Flansche mit abgerundeten Radien zu konstruieren: ein einfaches Blechmodul.
Was sind die wichtigsten Faktoren bei der Auswahl einer CAD-Software?
Erstens könnten Sie auf althergebrachte Weise zeichnen und alles in 2D erstellen. Viele ältere Hersteller arbeiten immer noch mit 2D-DWG- und DXF-Zeichnungen. Es besteht also eine gute Chance, dass Sie mit der schnellen Erstellung einiger 2D-Entwürfe auskommen. Das Sprichwort lautet sinngemäß: Was nicht kaputt ist, soll auch nicht repariert werden, oder?
Ein weiterer Grund dafür ist, dass die meisten Metallbearbeitungsschulen ihren Schülern immer noch beibringen, wie man Abwicklungen selbst entwirft, Biegekürzungen auf Basis der Materialstärke und K-Faktoren berechnet. Wenn Sie also das Glück haben, sich damit auszukennen, sollten Sie mit einem kostenlosen 2D-CAD-System gut zurechtkommen.
Dazu habe ich früher geschrieben:
Wenn Sie jedoch nach einem modernen, schnelleren Weg suchen, sind Sie wahrscheinlich mit einer 3D-CAD-Lösung besser dran.
Anforderungen an eine 3D-CAD-Lösung:
Schauen wir uns einige der wichtigsten Faktoren an, die bei der Auswahl der richtigen CAD-Software berücksichtigt werden sollten:
- Konstruieren in X-, Y- und Z-Ebenen
- Möglichkeit zum Falten und Entfalten von Flanschen
- Möglichkeit, Radien für Flansche zu konfigurieren (Tipp: ein Radius von 0 ist nicht möglich)
- Idealerweise: Konfiguration von K-Faktoren
Dies lässt sich oft als ein spezielles Blechmodul oder eine Blechwerkbank zusammenfassen.
Jetzt, da wir wissen, was die Software funktional leisten muss, schauen wir uns die verschiedenen Versionen kostenloser Software an, denn nicht alle sind wirklich kostenlos oder gleich gut.
Studentisch, persönlich, Open Source oder kostenpflichtig?
CAD-Software für Studenten
Wenn Sie Student sind, gibt es viel mehr Möglichkeiten für Sie, als wir hier aufgeführt haben.
Studenten können in der Regel völlig kostenlos eine Studentenlizenz für die größeren CAD-Softwaresysteme erhalten, wie die beliebteste SolidWorks Student Edition, CATIA Student, CREO Student Edition und Inventor Student Edition.
Alles, was Sie brauchen, ist Ihre Universitäts-E-Mail-Adresse und manchmal der Name Ihrer Hochschule. Das kann etwas länger dauern, aber am Ende erhalten Sie die besten Lösungen zum Lernen, kostenlos.
In den meisten Fällen ist es für Studenten vielleicht sinnvoller, direkt die größeren CAD-Systeme zu erlernen.
Wenn Sie noch nicht studieren oder einfach nur auf eigene Faust lernen, können Sie sich trotzdem für kostenlose Testversionen anmelden und auf die meisten Tutorials und Dokumentationen zugreifen.
CAD-Software für den persönlichen Gebrauch
Persönliche Nutzung bedeutet normalerweise, dass Sie keine Kopien weitergeben, die Software nicht für geschäftliche Zwecke verwenden, sie keiner Organisation zuweisen oder damit Geld verdienen dürfen. Es ist nur für den Eigengebrauch.
Kostenlos für den persönlichen Gebrauch bedeutet in diesem Zusammenhang dasselbe. Sie können die Software herunterladen und verwenden, sie sollte jedoch nicht auf den Computern Ihres Betriebs installiert werden.
... und ja, das bedeutet auch, dass der persönliche Gebrauch nicht für Ihren nächsten kleinen Shop auf Etsy gedacht ist.
Der persönliche Gebrauch kann für Ihr Hobby genutzt werden, und wenn das Ihre Suche ist, haben Sie Glück. CAD-Anbieter wie Onshape oder das kostenlose FreeCAD sind dafür ideal geeignet.
Open-Source-Software
Open-Source-Software ist Software, die unter einer Open-Source-Lizenz steht und es dem Benutzer erlaubt, die Software auszuführen, zu studieren, weiterzugeben und zu verbessern.
Das bedeutet, dass der Quellcode der Software frei verfügbar ist und die Software von und für die Community entwickelt wird. Alle Open-Source-Software kann für kommerzielle Zwecke verwendet werden, die Open-Source-Definition garantiert dies. Sie können Open-Source-Software sogar verkaufen.
In diesem Artikel nehmen wir FreeCAD als Beispiel dafür.
Wann Sie eine kostenpflichtige Alternative in Betracht ziehen sollten
Für den professionellen Einsatz sind Sie mit einer kostenpflichtigen Lösung besser bedient, da das Produkt umfassend unterstützt wird und höherwertige CAD-Lösungen mit erheblichen Zusatzfunktionen ausgestattet sind.
Zwischen den teuersten und den kostenlosen Lösungen klafft eine große Preislücke. Für metallverarbeitende Betriebe lohnt es sich oft, auch günstigere Lizenzen und Software in Betracht zu ziehen.
Zum Beispiel sollten Sie sich SpaceClaim, BricksCAD und SolidWorks ansehen, alle mit einer KOSTENLOSEN Testversion (klicken Sie auf die Links für mehr Informationen).
SolidWorks bietet auch eine Bastlerlizenz über EAA-Mitgliedschaften an, die günstigste nichtkommerzielle Lizenz. Und Autodesk Fusion ist ebenfalls zu vernünftigen Preisen erhältlich.
Es lohnt sich auch, kostenpflichtige Lösungen zu prüfen, die das Budget nicht sprengen, wie Alibre.
Beste kostenlose 3D-CAD-Software
Ich habe eine Liste von 3D-CAD-Programmen zusammengestellt, die für die meisten Zwecke kostenlos sind und sich für die Blechkonstruktion eignen. Wenn Sie auf der Suche nach einem guten 3D-CAD-Programm für den privaten, hobbymäßigen oder sogar beruflichen Gebrauch sind, beginnen Sie hier:

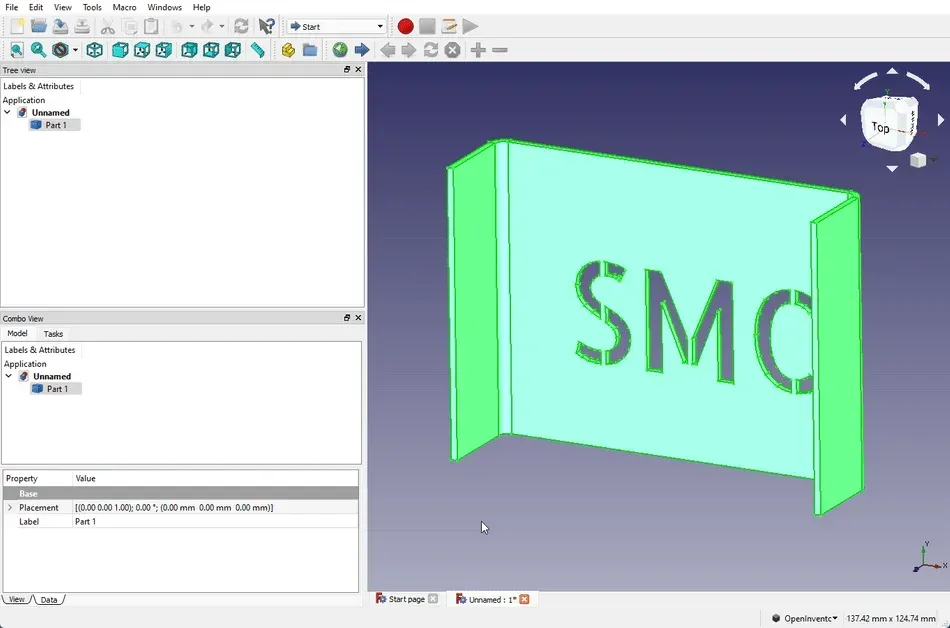

FreeCAD
Überblick
- Betriebssystem: macOS, Linux, Unix und Windows.
- Lizenz: Kostenlos, Open Source
- Blechmodul: Ja, Workbench
FreeCAD ist eine Open-Source-3D-Modellierungssoftware, die im Laufe der Jahre an Popularität gewonnen hat. Es ist eine völlig kostenlose Alternative zu teuren CAD-Programmen, und das Beste: Sie kann auch für kommerzielle Zwecke verwendet werden.
Freiheit, zu bauen, was Sie wollen.
Es wird für 3D- und parametrisches Design empfohlen, da es eine Vielzahl von Werkzeugen bietet. FreeCAD ist eine der beliebtesten Alternativen zu SolidWorks. Seine parametrische Open-Source-Natur macht es zu einer starken Wahl.
Nach meiner Erfahrung ist die Software recht schnell erlernbar, mit gängigen Funktionen und Designansätzen, wie man sie in der Branche kennt. Sie bietet die gängigsten 3D-Modellierungswerkzeuge, einschließlich Boolean-Operationen, Extrusionen usw.
FreeCAD ist die einzige wirklich quelloffene Software, die auch eine Blechwerkbank für das Entwerfen von Blechteilen enthält. Die Bibliothek wird von Enthusiasten weiterentwickelt und ist daher eine hervorragende Einstiegslösung.
Wer CAD-Designer werden möchte, kann FreeCAD als Sprungbrett nutzen, bevor er auf teurere 3D-Modellierungssoftware umsteigt. Es ist die perfekte CAD-Software für jemanden, der großartige Funktionen sucht, ohne dafür bezahlen zu müssen.
- Dateitypen: SVG, DXF, STEP, STL, IFC, SCAD, OBJ, IV, DAE und IGES.
- Das native Format von FreeCAD ist .FCStd.
Onshape Free Plan
Überblick
Die derzeit größte Revolution in der CAD-Software ist Onshape: eine vollständig cloudbasierte Software mit außergewöhnlichen Funktionen für die Zusammenarbeit.
Die Modellierungsumgebung ist sehr vertraut für jemanden, der von einer CAD-Software wie SolidWorks kommt. Kein Wunder, die Gründer kommen selbst von SolidWorks.
Onshape spart Zeit mit Parametric Modeling 2.0: einer grundlegend besseren Methode zum Modellieren mit Multipart-Design, Konfigurationen, simultanen Blechwerkzeugen, Standardinhalten und verwaltetem In-Context-Design.
Da alle CAD-Dokumente öffentlich sichtbar und zum Kopieren verfügbar sind, ist es einfacher als je zuvor, Konstruktionen zu teilen und gleichzeitig mit anderen zusammenzuarbeiten.
Ihre Konstruktionsdaten sind überall zugänglich, von jedem Computer über einen Webbrowser oder von jedem mobilen Gerät mit iOS oder Android.
Die umfangreichen Schulungsinhalte von Onshape und die aktive Community machen das Erlernen des modernen CAD-Systems praktisch und unterhaltsam.
Ich empfehle diese Lösung besonders für Bastler und Studenten, sie eignet sich hervorragend zum Einstieg und ist völlig kostenlos.
Für professionelle Benutzer beginnt das Abonnement zum Zeitpunkt des Schreibens bei etwa 1.500 $/Jahr. Das mag teuer klingen, aber beachten Sie: Es ist cloudbasiert, sodass Sie sich keine Gedanken über zusätzliche IT- und Netzwerkprobleme machen müssen.
Darüber hinaus kann Onshape Feature-Scripts aus der Community laden.
BLECH-TUTORIALS | ERSTE SCHRITTE - KOSTENLOS

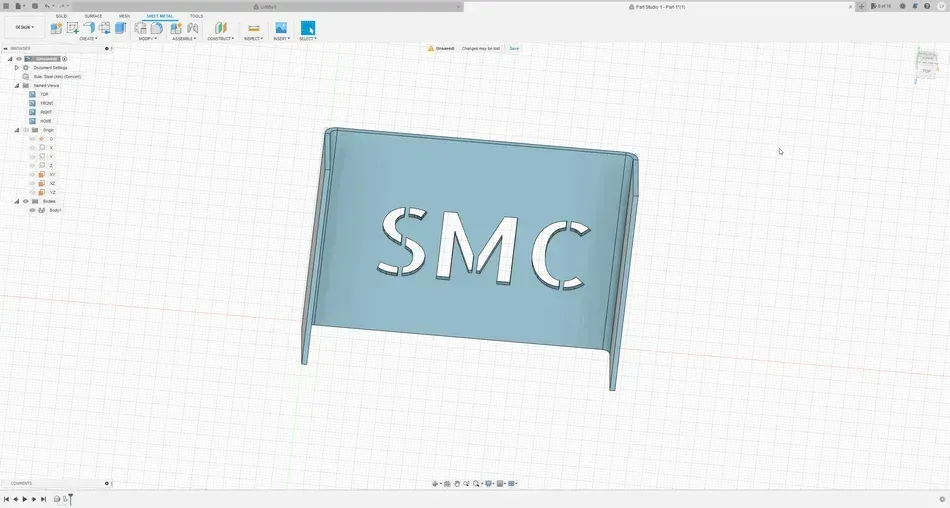

Autodesk Fusion für den persönlichen Gebrauch
Überblick
Autodesk Fusion ist eine cloudbasierte 3D-CAD/CAM/CAE-Software, die 2013 erstmals von Autodesk veröffentlicht wurde.
Es wird von vielen Ingenieuren aufgrund seiner fortschrittlichen Funktionen als eine der besten CAD-Softwares angesehen. Meiner Meinung nach stimmt das in vielerlei Hinsicht, allerdings hat es starke Konkurrenz von Onshape und einige Einschränkungen in der kostenlosen Version.
Autodesk Fusion ist in vielerlei Hinsicht fortschrittlicher als FreeCAD, was keine Überraschung ist, wenn man ein so großes Unternehmen dahinter hat. Die Benutzeroberfläche ähnelt stark der beliebten Inventor-Software.
Es ist oft einfacher zu erlernen und zu verwenden als andere Systeme. Während Autodesk Fusion fast alles kann, was SolidWorks und Onshape können, kommt es letztendlich darauf an, wofür Sie die Software einsetzen möchten.
Die Software eignet sich gut für mechanische und technische Konstruktionen, und die Blechfunktionen sind gut etabliert. Sie funktioniert sowohl in der Cloud als auch lokal auf dem Gerät, so können Sie auch ohne Internetverbindung an Ihrem Projekt arbeiten.
Autodesk Fusion ist kostenlos für den persönlichen Gebrauch. Die kostenlose Option ist heutzutage etwas eingeschränkt, aber wenn Sie nur Teile entwerfen möchten, wird sie wahrscheinlich das tun, was Sie brauchen. Begrenzte Dateiausgabetypen und Zugriff auf Bearbeitungsstrategien auf der kostenlosen Stufe.
Ein Tipp: Überprüfen Sie nach der Installation unbedingt die Datenschutzeinstellungen der Software, da sie viele Diagnosedaten an Autodesks Server sendet. Sie können diese im Einstellungsmenü deaktivieren.
Beste kostenlose 2D-CAD-Software
Wenn Sie sich beim Arbeiten in 3D nicht wohlfühlen und nur eine einfache 2D-Lösung suchen, habe ich zwei Softwareprogramme für Sie ausgewählt, die Sie sich ansehen sollten.
Beide können kostenlos verwendet werden und ermöglichen das Erstellen von 2D-Designs, zum Beispiel zum Bearbeiten von Abwicklungen oder zum Erstellen von 2D-Laserschnittdateien wie DXF-Dateien.
LibreCAD
Überblick
LibreCAD ist eine kostenlose Open-Source-CAD-Anwendung für Windows, Apple und Linux. Support und Dokumentation sind kostenlos, bereitgestellt von einer großen, engagierten Community aus Benutzern, Mitwirkenden und Entwicklern.
Es bietet teilweise Unterstützung des Autodesk-DWG-Formats (nur Import), aber vollständige Unterstützung des offenen Autodesk-DXF-Formats (Import und Export). LibreCAD verwendet DXF als Hauptformat.
Sie können es problemlos für die gängigsten 2D-Operationen nutzen: Linie, Kreis, Bogen, Polylinie, Spline. Ebenso die Objektbearbeitung: Verschieben/Duplizieren, Spiegeln, Skalieren, Versetzen, Beschneiden, Verrunden usw.
Es werden auch Plugins entwickelt, um bestimmte Aufgaben zu erleichtern. Die Benutzeroberfläche ist in mehreren Sprachen verfügbar.
Das Beste an LibreCAD ist die starke Community. Sie können auf regelmäßige Unterstützung zählen. Da es sich um ein 2D-Tool handelt, sollten Sie die Grundlagen der Blechkonstruktion kennen.
BENUTZERHANDBUCH | ERSTE SCHRITTE - KOSTENLOS
QCAD
Überblick
QCAD ist eine kostenlose Open-Source-Anwendung für computergestütztes Zeichnen (CAD) in zwei Dimensionen (2D). Mit QCAD können Sie technische Zeichnungen erstellen, wie Pläne für Gebäude, Innenräume, mechanische Teile oder Schaltpläne und Diagramme.
Es ist für Windows, macOS und Linux verfügbar. Der Quellcode von QCAD ist unter der GPLv3, einer beliebten Open-Source-Lizenz, veröffentlicht.
Die Software wurde im Hinblick auf Modularität, Erweiterbarkeit und Portabilität entwickelt. Was den Leuten aber am häufigsten an QCAD auffällt, ist die intuitive Benutzeroberfläche.
QCAD ist ein einfach zu bedienendes, aber leistungsstarkes 2D-CAD-System für jeden. Sie benötigen keine CAD-Erfahrung, um sofort loszulegen. Sie können QCAD heute kostenlos herunterladen!
Was ist die beste CAD-Software für Blech?
FreeCAD ist für Technikbegeisterte
Wenn Sie nach einem umfassenderen Werkzeugsatz suchen, sehen Sie sich FreeCAD an, es gibt es seit 2012, und es wird immer noch von einer kleinen Gruppe von Ingenieuren aktiv weiterentwickelt. Sie können sich aktiv an der Entwicklung beteiligen und finden eine großartige Community.
Wenn Sie ein Hersteller sind und Open-Source-Entwicklung unterstützen möchten, ist dies die perfekte Wahl. Ich schätze es sehr, da es die einzige wirklich kostenlose Lösung mit einem speziellen Blechmodul ist.
Onshape eignet sich hervorragend für persönliche Projekte
Wenn Sie nach einer modernen Lösung suchen und kein Problem damit haben, dass andere sehen, was Sie entwerfen, werden Sie Onshape lieben. Es überzeugt mit seiner Benutzerfreundlichkeit und der modernen Benutzeroberfläche.
Wenn Sie in der 3D-Modellierung gut werden und mit Freunden oder Kommilitonen zusammenarbeiten möchten, empfehle ich, hier zu beginnen.
Autodesk Fusion eignet sich hervorragend zum Lernen als Sprungbrett
Schließlich denke ich, dass Autodesk Fusion am besten für angehende Ingenieure geeignet ist, die in naher Zukunft in den Arbeitsmarkt eintreten möchten. Wenn Sie mit Software wie Inventor arbeiten möchten, ist dies ein guter Ausgangspunkt.
Wenn Sie ausschließlich an persönlichen Projekten arbeiten, es in 3D sein muss und Sie Ihr Design lieber nicht mit der Welt teilen möchten, könnte dies die beste Wahl für Sie sein.
Fazit: Wählen Sie eine Lösung, die Ihren Anforderungen entspricht
Jetzt, da Sie wissen, was die beste kostenlose CAD-Software für die Blechkonstruktion ist, können Sie Ihre Teile entwerfen, ohne ein Vermögen ausgeben zu müssen.
